Автоматическое измерение расстояний

до 20 мДиапазон измерения
±1 ммПогрешность измерения

Функция основана на высокоточной лазерной системе контроля и измерения дистанции, которая автоматически определяет расстояние между измерительными блоками на дистанции до 20 метров, полностью исключая необходимость ручных измерений с использованием линеек и рулеток.

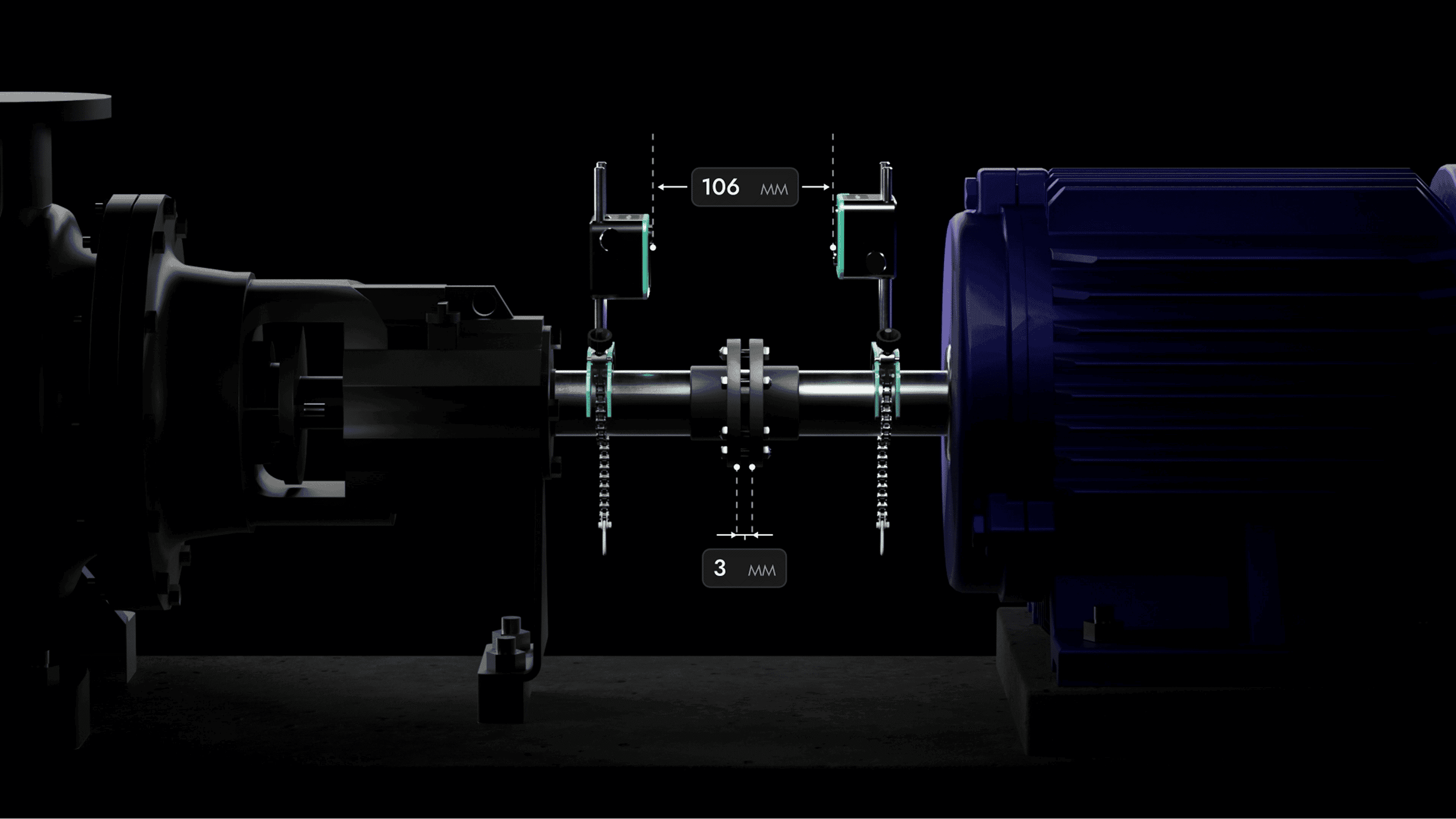

Автоконтроль зазора при центровке

Автоконтроль зазора при центровке
Все этапыКонтроль зазора от начала до конца
Задание допускаУстановка допустимого значения
Функция автоконтроля автоматически контролирует зазор между полумуфтами на всех этапах, включая живую центровку. Вы задаёте допуск — система отслеживает его в реальном времени и фиксирует результаты в отчёте. Функция помогает избежать перекоса и несоосности при установке вставок и валов, снижая риск повторных работ.

Высокоскоростная цифровая система измерения

300 точек/секВысокоскоростная запись измерений
АВТОФИЛЬТРАвтоматическая фильтрация данных
ЖИВОЙ РЕЖИМОтображение данных в реальном времени
Цифровая система измерения ведёт запись до 300 точек в секунду с автоматической фильтрацией данных. Измерение запускается из любого положения вала, а результат отображается мгновенно. Система фиксирует параметры каждой точки в реальном времени, обеспечивая контроль качества измерений.

Автоматическая настройка лазерных блоков

Быстрый запускГотовность к измерению за минуты
АвтонастройкаАвтоматический поиск оптимальной позиции лазера
Система автоматически выполняет настройку лазерных блоков. Просто установите блоки на валы — лазерные лучи самостоятельно найдут оптимальное положение на детекторах, обеспечивая точность и готовность к работе всего за несколько секунд.
Методы измерения

ЧАСОВОЙ МЕТОД

O’CLOCK

Это классический трёхточечный метод, который можно использовать в большинстве случаев. Он подходит для измерения большинства машин.

Методы измерения

УСЕЧЕННЫЙ УГОЛ

СМАРТ-УГОЛ

Метод усеченного угла применяется для сочленённых машин, где валы имеют какие-либо ограничения по вращению на угол менее 180°.

Методы измерения

ИЗМЕРЕНИЕ ПО СЕКТОРАМ

СМАРТ-СЕКТОР

Метод секторов может использоваться для соединенных машин с возможностью вращения вала на 360° градусов, но вследствие своей конструкции, имеющие некоторые ограничения видимости между блоками.

Методы измерения

МНОГОТОЧЕЧНЫЙ МЕТОД

СМАРТ-ТОЧКИ

Многоточечный режим измерения предназначен для проведения измерений на крупногабаритном оборудовании или оборудовании в подшипниках скольжения, где вращение вала затруднено или ограничено по углу.

Методы измерения

НЕПРЕРЫВНЫЙ МЕТОД

СМАРТ-ВРАЩЕНИЕ

Непрерывный метод измерения подходит для высокоскоростных соединенных машин с возможностью вращения вала на 360° градусов.

Как работает?

Точки измерения регистрируются в фиксированных позициях: 9, 12 и 3 часа.

Метод позволяет начать процесс измерения из любого положения вала, зафиксировав минимум три точки с интервалом 20° между ними. В целях повышения точности и повторяемости результата зафиксируйте еще 2 дополнительные точки, повернув валы в любые положения, отличные от уже зафиксированных ранее точек.

Проведите измерения в любом из 8 доступных секторов, а автоматический алгоритм анализа данных подскажет в каком доступном секторе лучше провести измерение для получения максимально точного результата.

Метод позволяет регистрировать сотни точек через промежуток в 3°, для упрощения работы и повышения точности измерения автоматический алгоритм анализа данных подскажет в каком положении вала следует сделать следующую точку измерения.

В момент вращения вала система непрерывно записывает сотни точек в секунду, пока автоматическая система контроля качества не остановит процесс измерения. Записанные данные формируют графическое представление центров вращения с указанием СКО (среднеквадратическим отклонением) точек измерения.

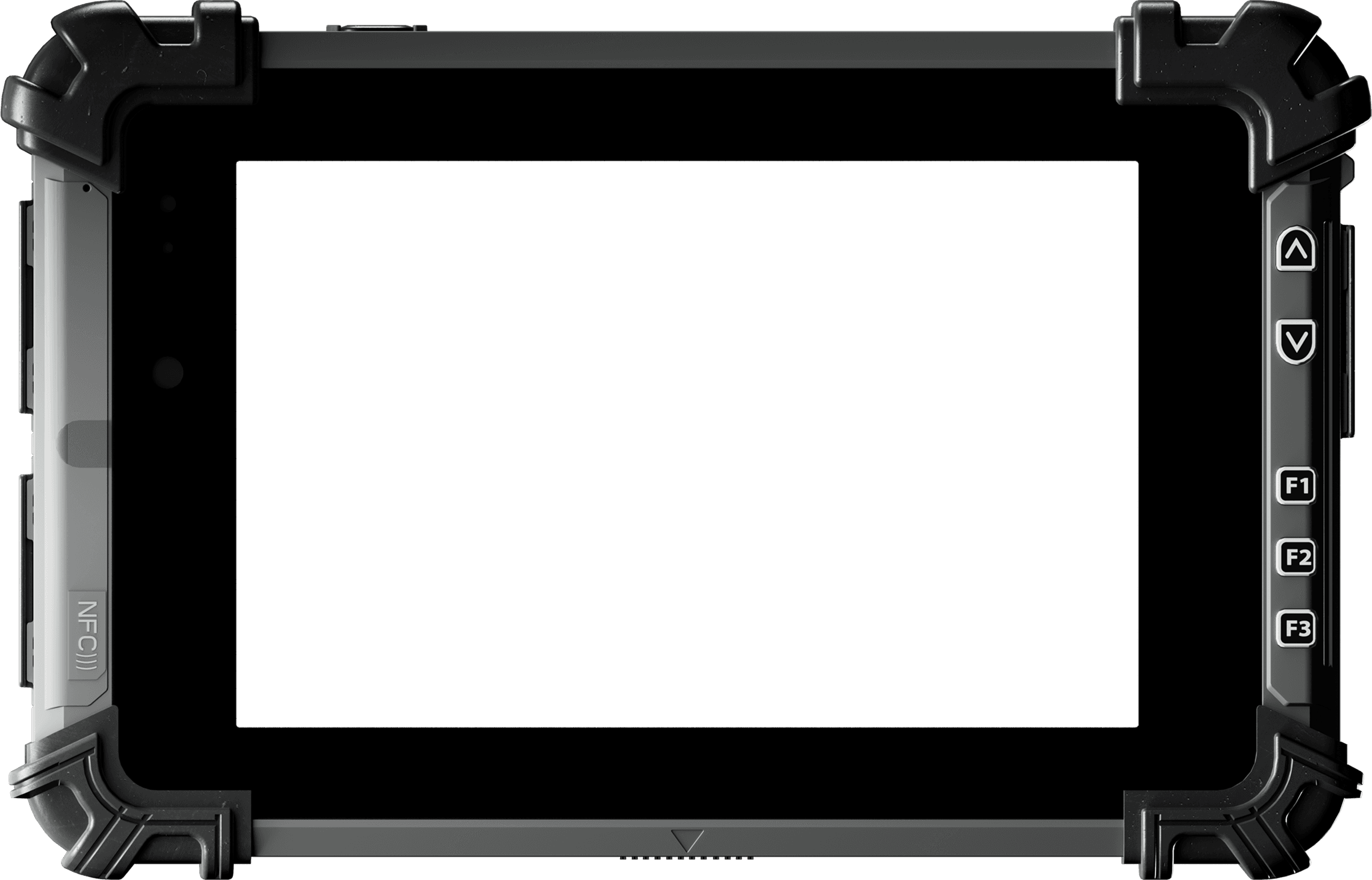

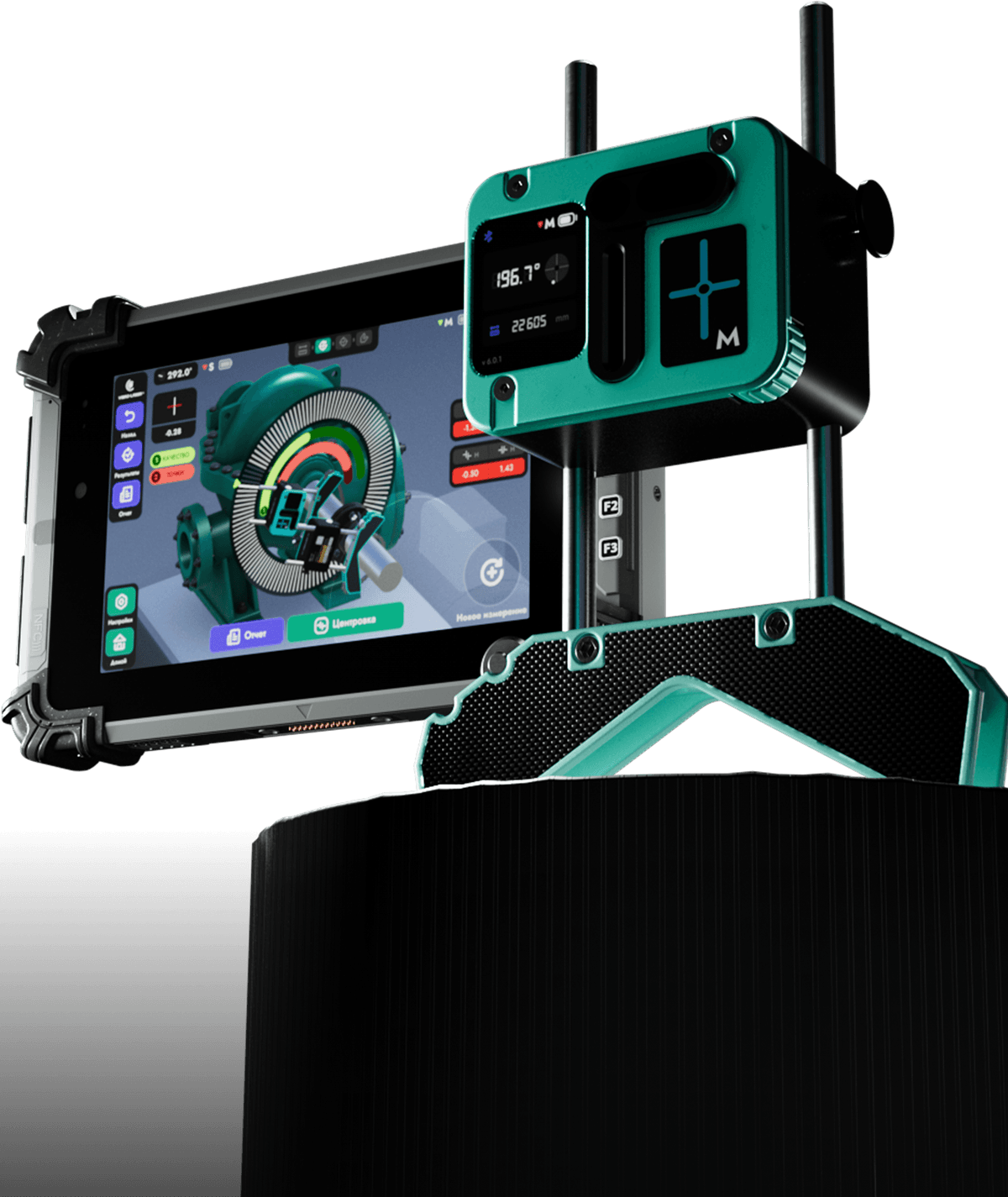

Tablet frame

Точный инклинометр 0,1° Высокоточный инклинометр определяет положение измерительных блоков на валу с точностью до 0,1°, обеспечивая максимальную точность и стабильность измерений.

Точный инклинометр 0,1° Высокоточный инклинометр определяет положение измерительных блоков на валу с точностью до 0,1°, обеспечивая максимальную точность и стабильность измерений.

Прочный алюминиевый корпус

Компактный и надёжный алюминиевый корпус, рассчитанный на длительную эксплуатацию в промышленных условиях.

Точный инклинометр 0,1°

Высокоточный инклинометр определяет положение измерительных блоков на валу с точностью до 0,1°, обеспечивая максимальную точность и стабильность измерений.

Цветной IPS-дисплей на блоках

Уникальная система индикации SMART INDICATOR использует яркий 1.7-дюймовый цветной IPS-дисплей с высоким разрешением — это самая передовая система контроля в своём классе. Дисплей отображает состояние измерительных блоков, режимы работы, ключевые параметры и данные о несоосности в реальном времени. Всё, что нужно для точной и быстрой центровки, всегда перед глазами.

1 / 10
Блокировка опор

Блокировка опор

Позволяет выбрать доступные для регулировки пары опор.

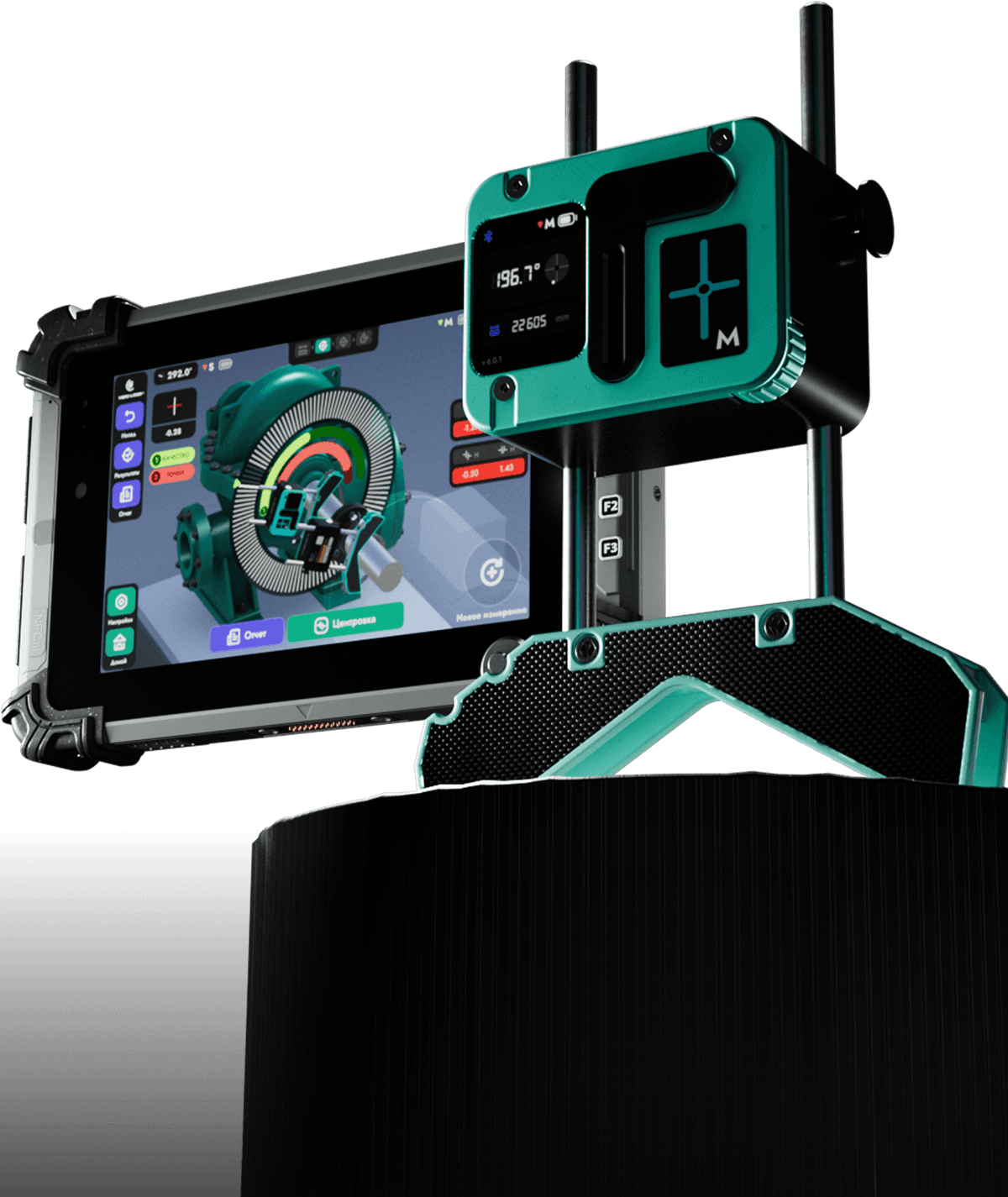

ВИБРО-ЛАЗЕР ЦЕНТРОВКА ПРО

Оптическая система и детектор

Тип детектора
цифровой CMOS-детектор 5-го поколения с технологией high resolution
Обработка сигнала
цифровая обработка сигнала с подавлением боковых пятен, обнаружением краёв, устранением окружающего света и режимом антивибрации
Размер детектора
30 мм
Разрешение детектора
0,001 мм
Точность измерения
0,3 % ± 0,007 мм
Диапазон измерения
до 10 м
Тип лазера
диодный, класс безопасности II
Выходная мощность лазерного излучения
менее 1 мВт
Длина волны лазерного излучения
630-680 нм

Условия эксплуатации и хранения

Рабочая температура
от –10 °C до +55 °C
Температура хранения
от –20 °C до +50 °C
Относительная влажность
10–95 %
Степень защиты
IP65
Время работы
до 24 часов в режиме ECO

Корпус, габариты и масса

Материал корпуса
анодированный алюминий
Размеры
65 × 85 × 50 мм
Вес
300 г
Степень защиты
IP65

Связь и интерфейсы

Тип связи
беспроводная технология Bluetooth
Тип разъёма
Type-C PORT
