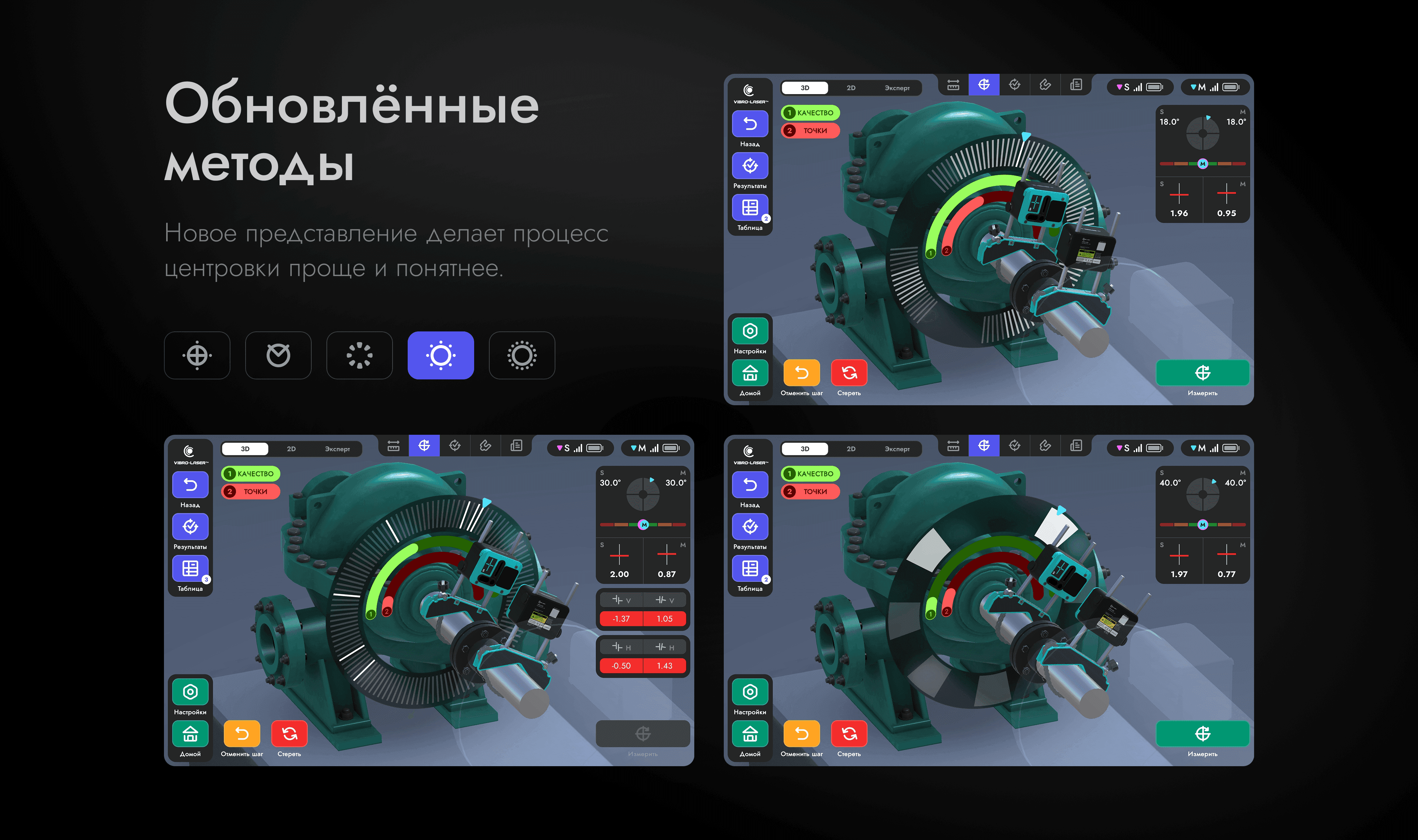

НОВЫЙ ИНТЕРФЕЙС

Революционный интерфейс с 3D-визуализацией делает процесс выверки более наглядным и понятным. Интуитивное управление упрощает работу на каждом этапе. Попробуйте новый подход — и почувствуйте разницу.

Центровка за 6 шагов

Первый в отрасли интерфейс с 3D-визуализацией, обеспечивающий быструю и плавную передачу данных пользователю, делает процесс центровки реалистичным и интуитивно понятным

Система лазерной центровки VIBRO-LASER BASIC

Откройте для себя систему лазерной центровки VIBRO-LASER, предназначенную для повышения эффективности, экономии ресурсов и продления срока службы роторных машин

VIBRO-LASER — это наиболее подходящий инструмент для центровки основной доли парка роторного оборудования на производственном предприятиис высокой точностью и эффективностью

Оптимизируйте и обеспечьте производительность вашего оборудования c VIBRO-LASER, гарантируя себе возможность сосредоточиться на решении исключительно критичных производственных вопросов

VIBRO-LASER обеспечивает правильную центровку, сводя к минимуму ненужный износ, и позволяет оборудованию работать на полную мощность в течение длительного времени

Функции

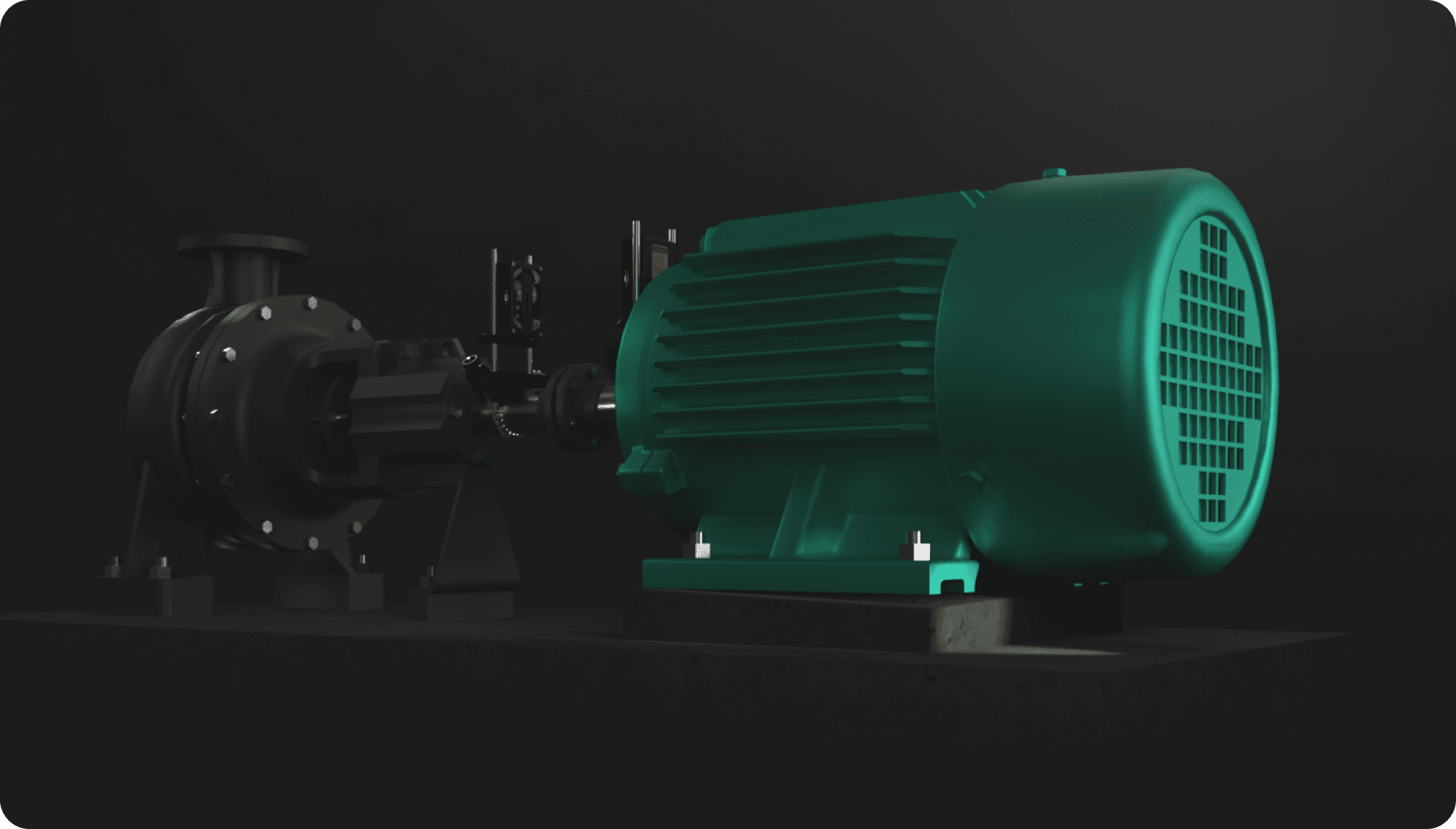

МЯГКАЯ ЛАПА

МЯГКАЯ ЛАПА

Позволяет проводит проверку каждой опорыи выводит результат на дисплей. Перед началом любой центровки необходимо устранить люфт прилегания опор.

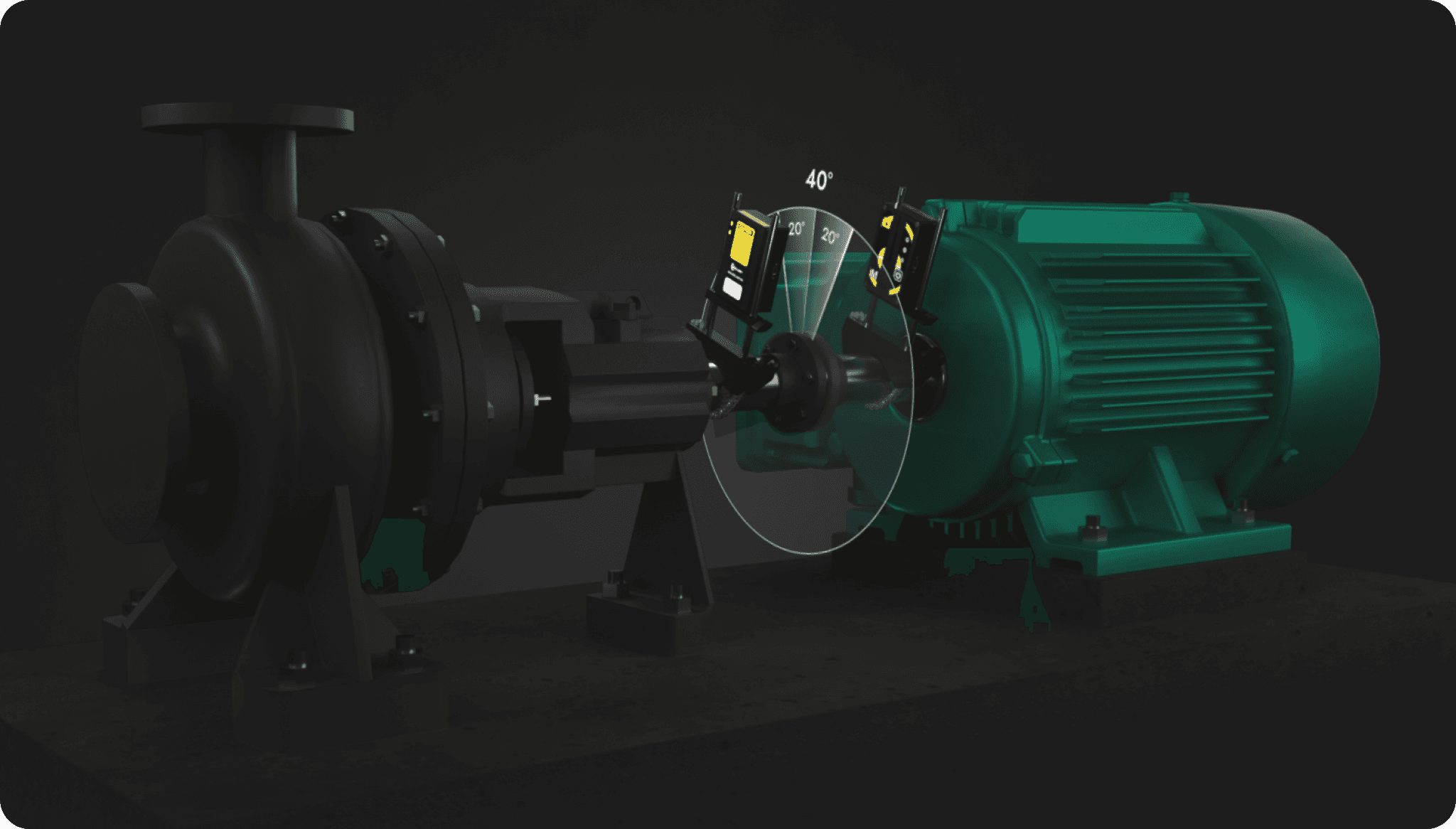

УСЕЧЁННЫЙ УГОЛ

УСЕЧЁННЫЙ УГОЛ

Применяется, когда по каким-либо причинам невозможно провернуть вал на 180 градусов. Минимальный угол поворота валов между замерами 20 градусов, а суммарный угол 40 градусов будет достаточен для расчетов всех перемещений.

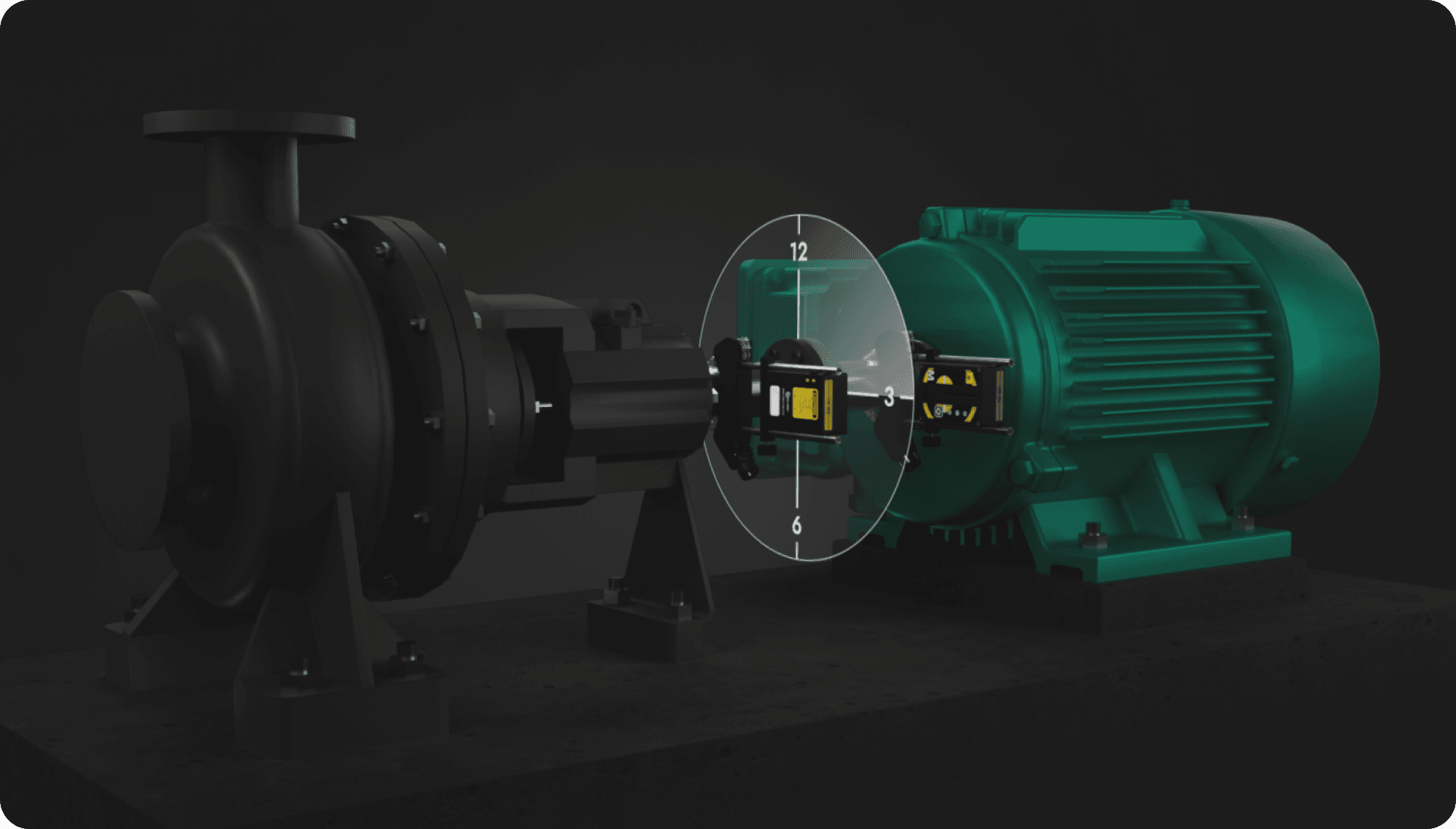

ЧАСОВОЙ МЕТОД

ЧАСОВОЙ МЕТОД

Измерения выполняются в последовательности9–12–3. Это классический трехточечный метод, который можно использовать в большинстве случаев.

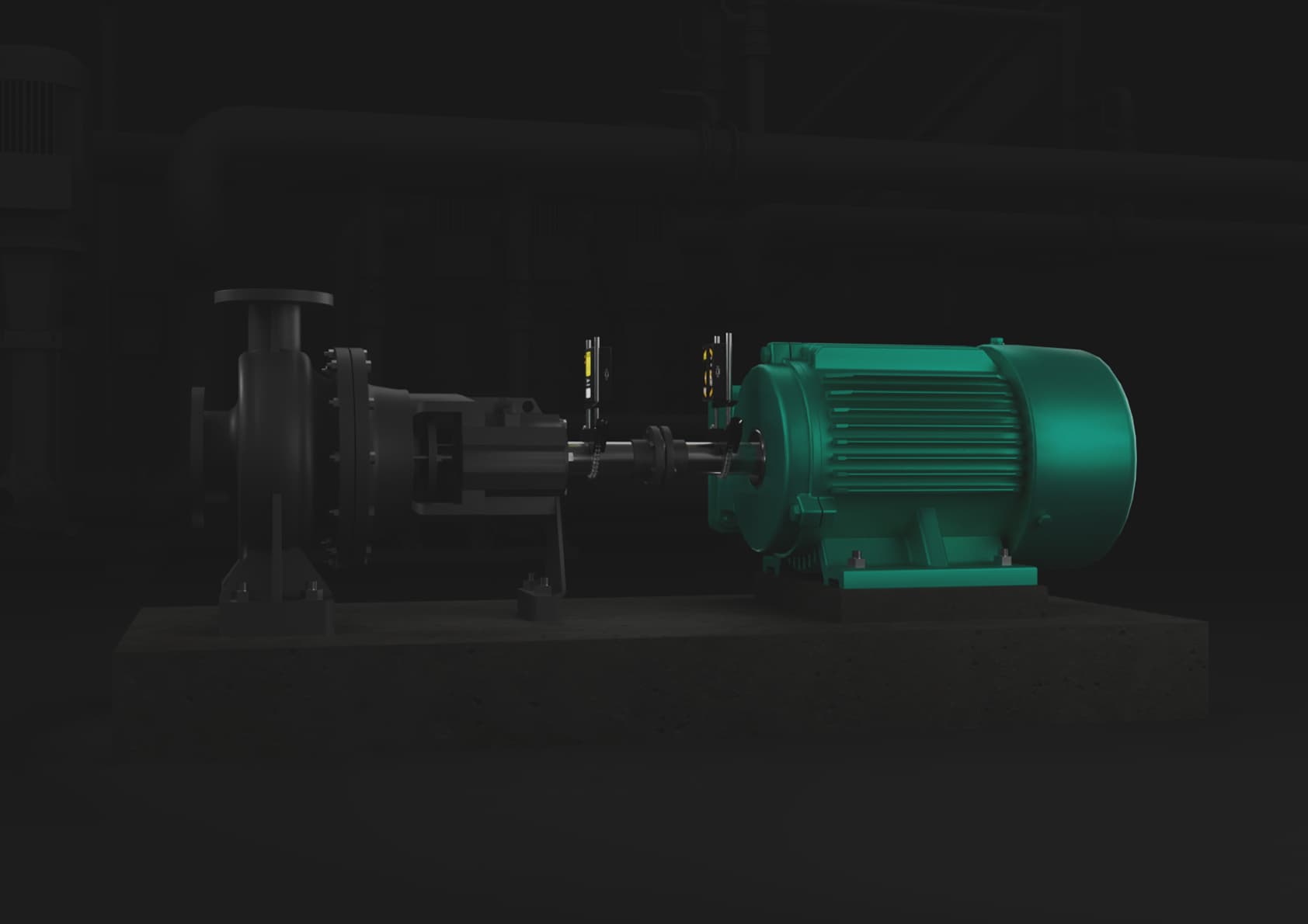

ВЫБОР ТИПА СОЕДИНЕНИЯ

ВЫБОР ТИПА СОЕДИНЕНИЯ

Этот настраиваемый параметр позволяет указать тип соединения валов — валы без соединения, соединенные гибкой муфтой или соединенные промежуточным валом.

1 / 9
Модель BASE

Модель BASE

Система лазерной центровки в комплектации BASE — наиболее подходящая система для центровки широкого спектра роторного оборудования с высокой точностью и эффективностью. Комплектация BASE соответствует высоким стандартам точности и предлагает лучшую цену и набор функций, доступных на рынке.

1 шт

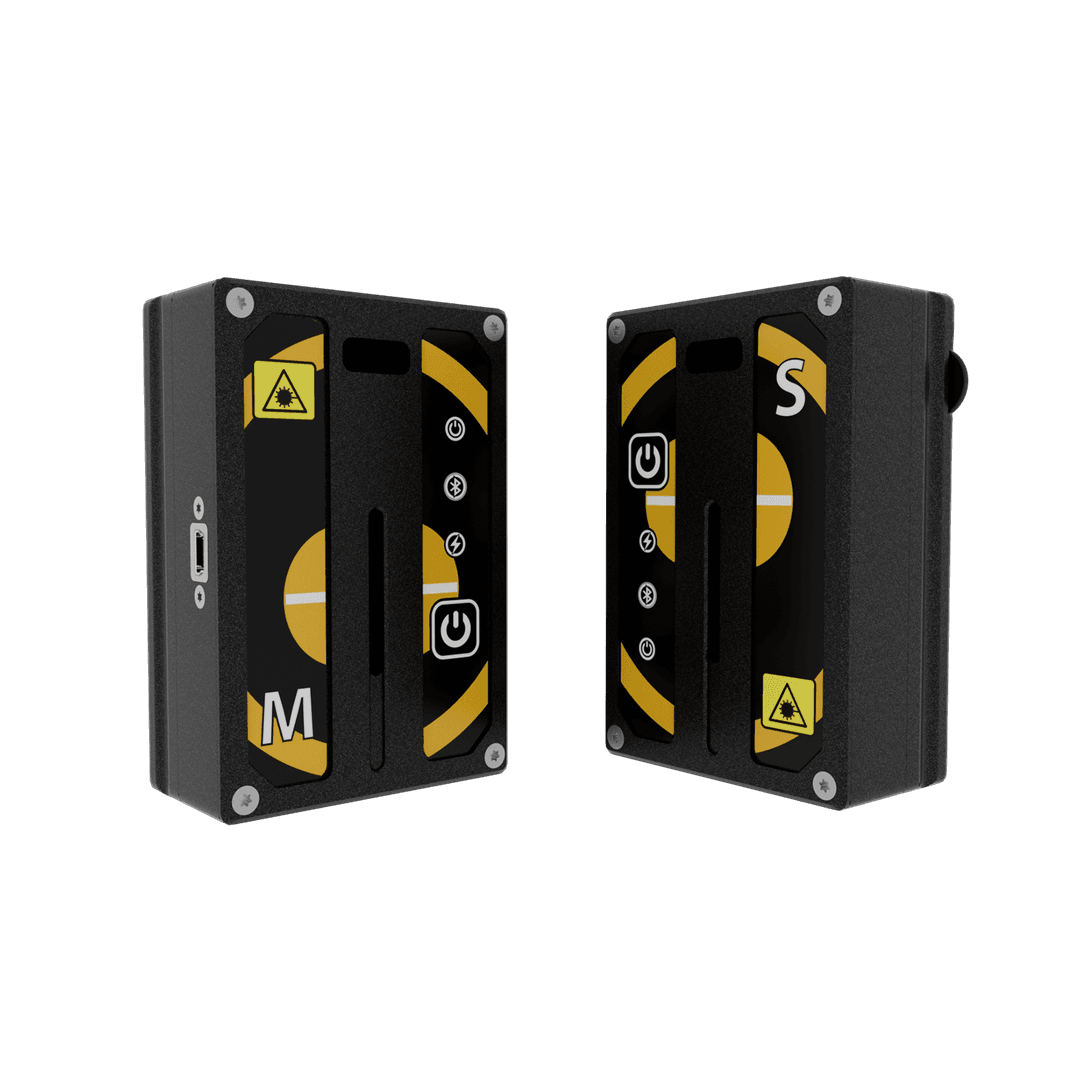

Измерительные блоки

Измерительные блоки

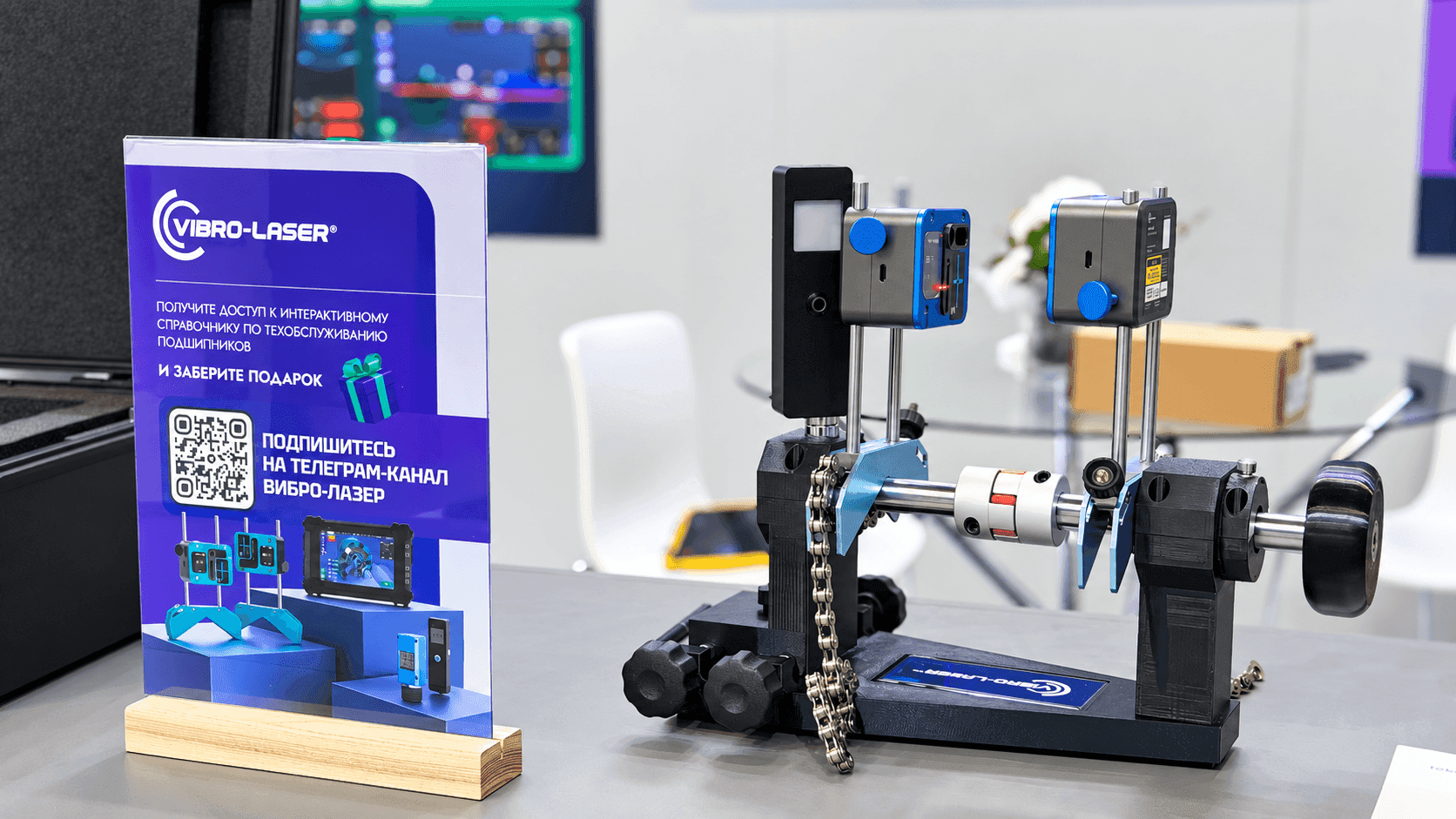

Измерительные блоки М и S устанавливаются на сопрягаемые валы напротив друг друга, включают в себя источник лазерного луча и CCD-детектор.

2 шт

S, M

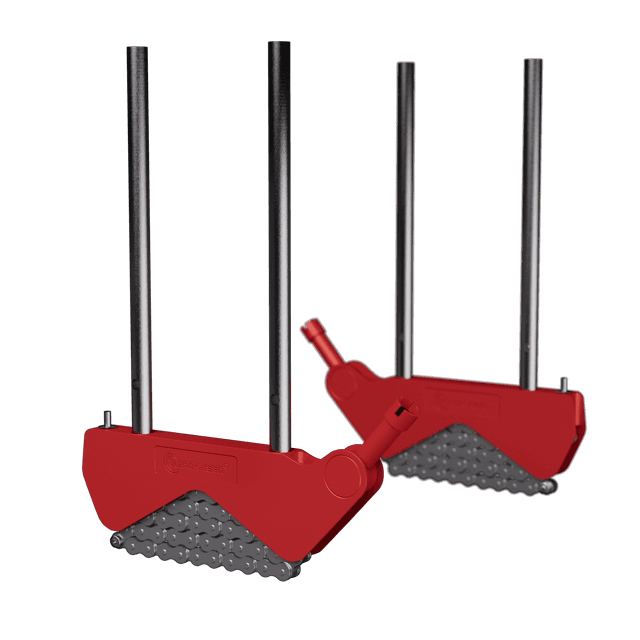

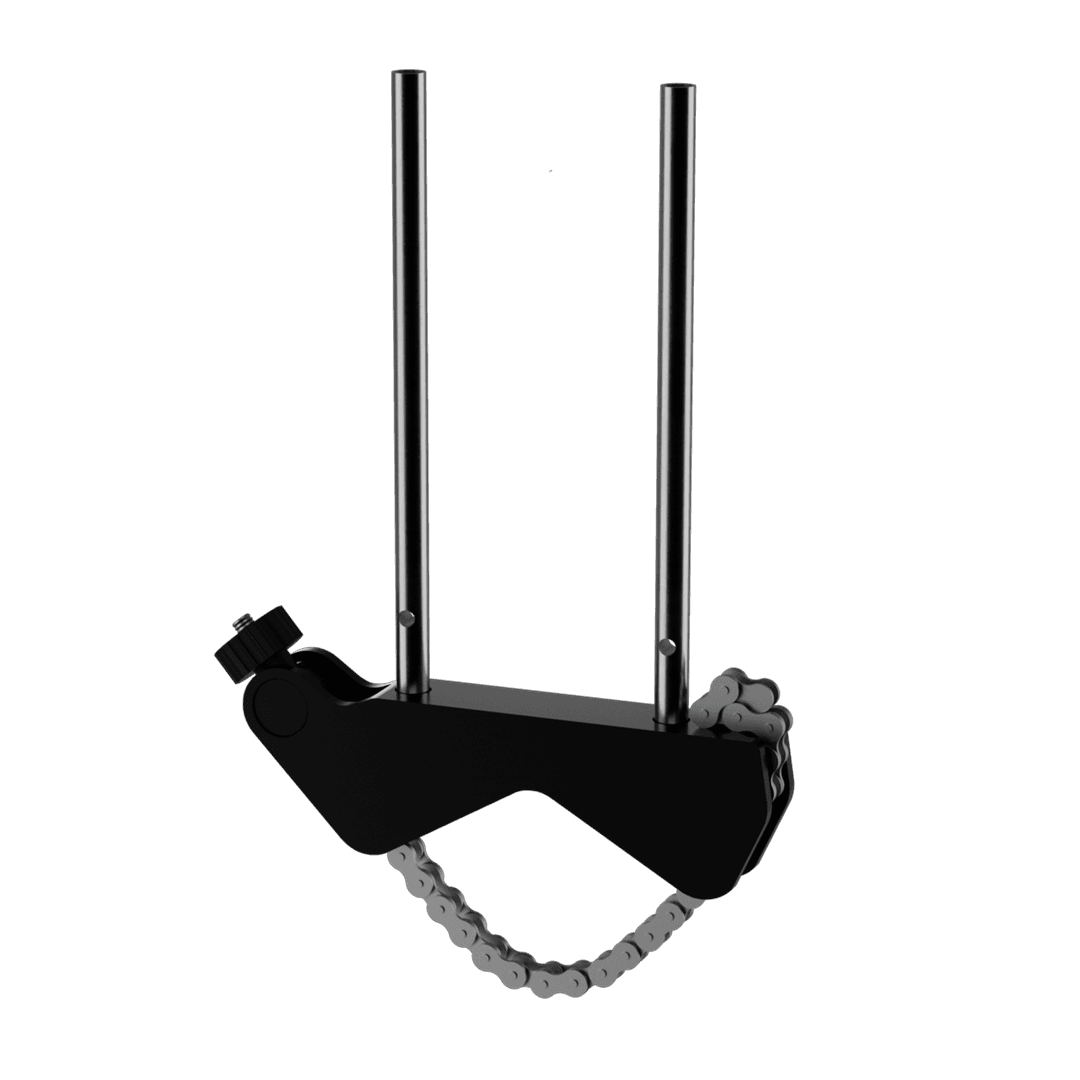

Стандартное цепное крепление со стойками

Стандартное цепное крепление со стойками

V-образное крепление с цепью используется для установки измерительных блоков на валу диаметром от 25 до 225 мм (от 1 дюйма до 8,6 дюйма).

2 шт

25-225 мм

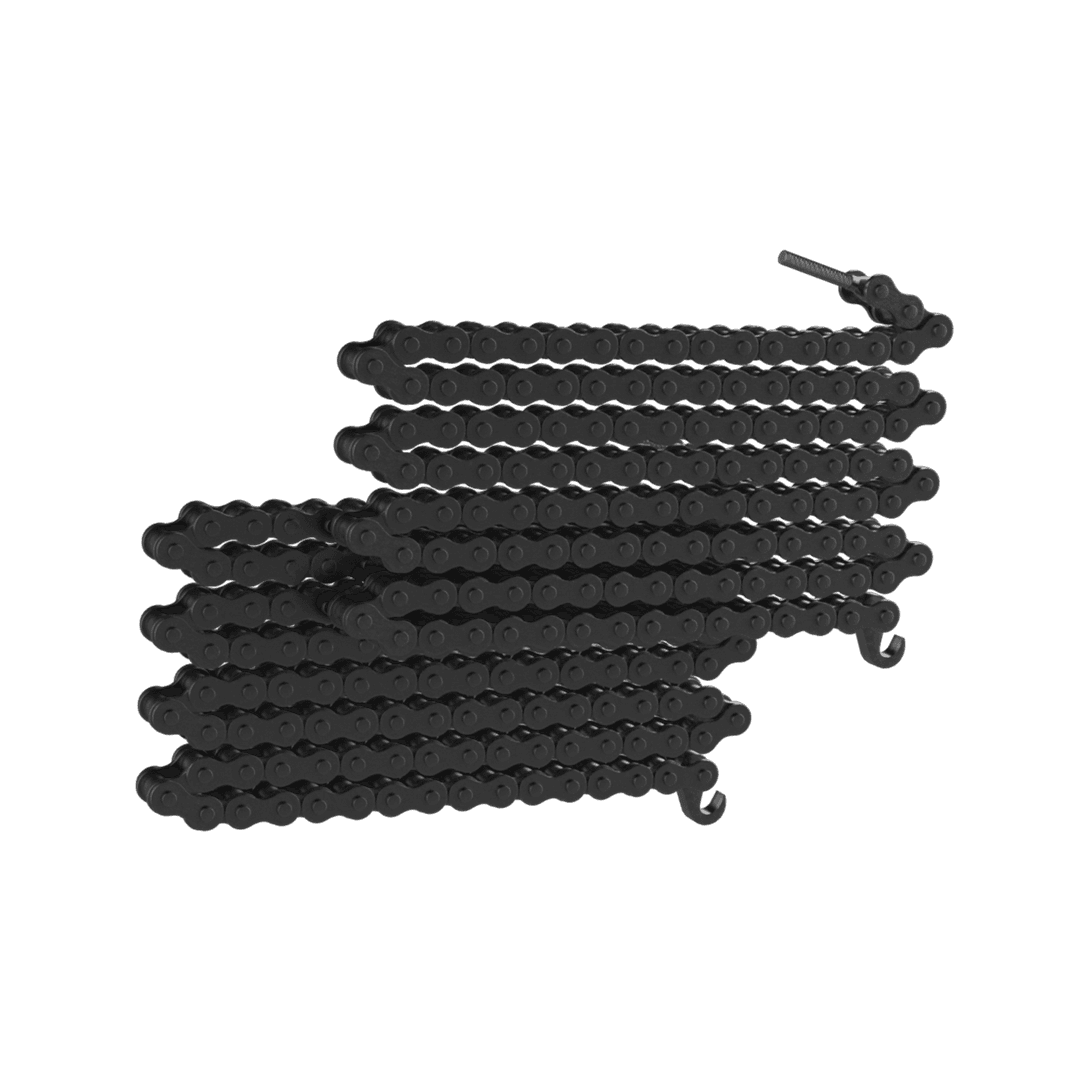

Удлинительная цепь

Удлинительная цепь

Используется для установки на валах большого диаметра.

2 шт

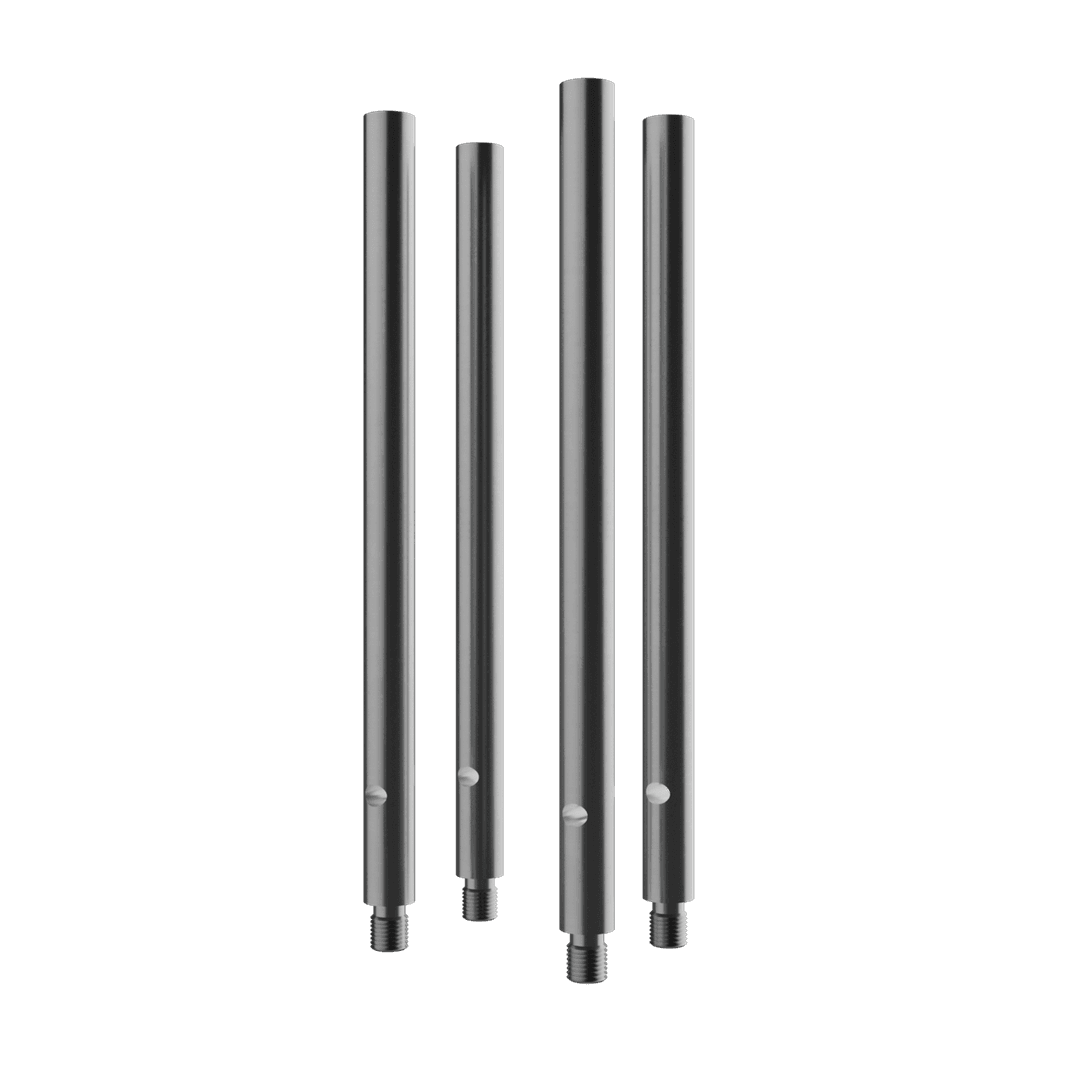

Удлинительные стойки

Удлинительные стойки

Используются для увеличения высоты крепления измерительных блоков.

4 шт

120 мм

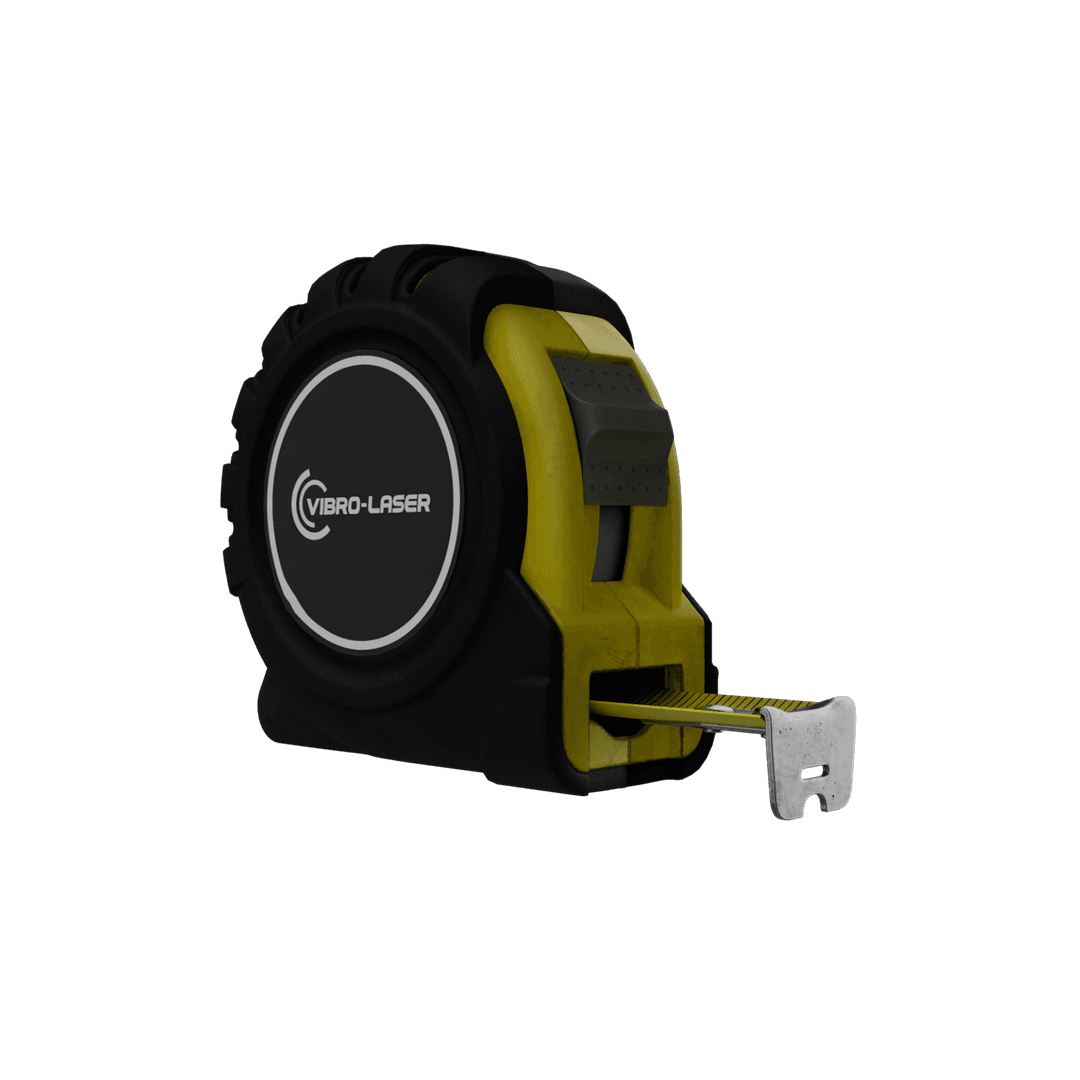

Измерительная рулетка

Измерительная рулетка

Используется для ввода размеров перед началом проведения измерений.

1 шт

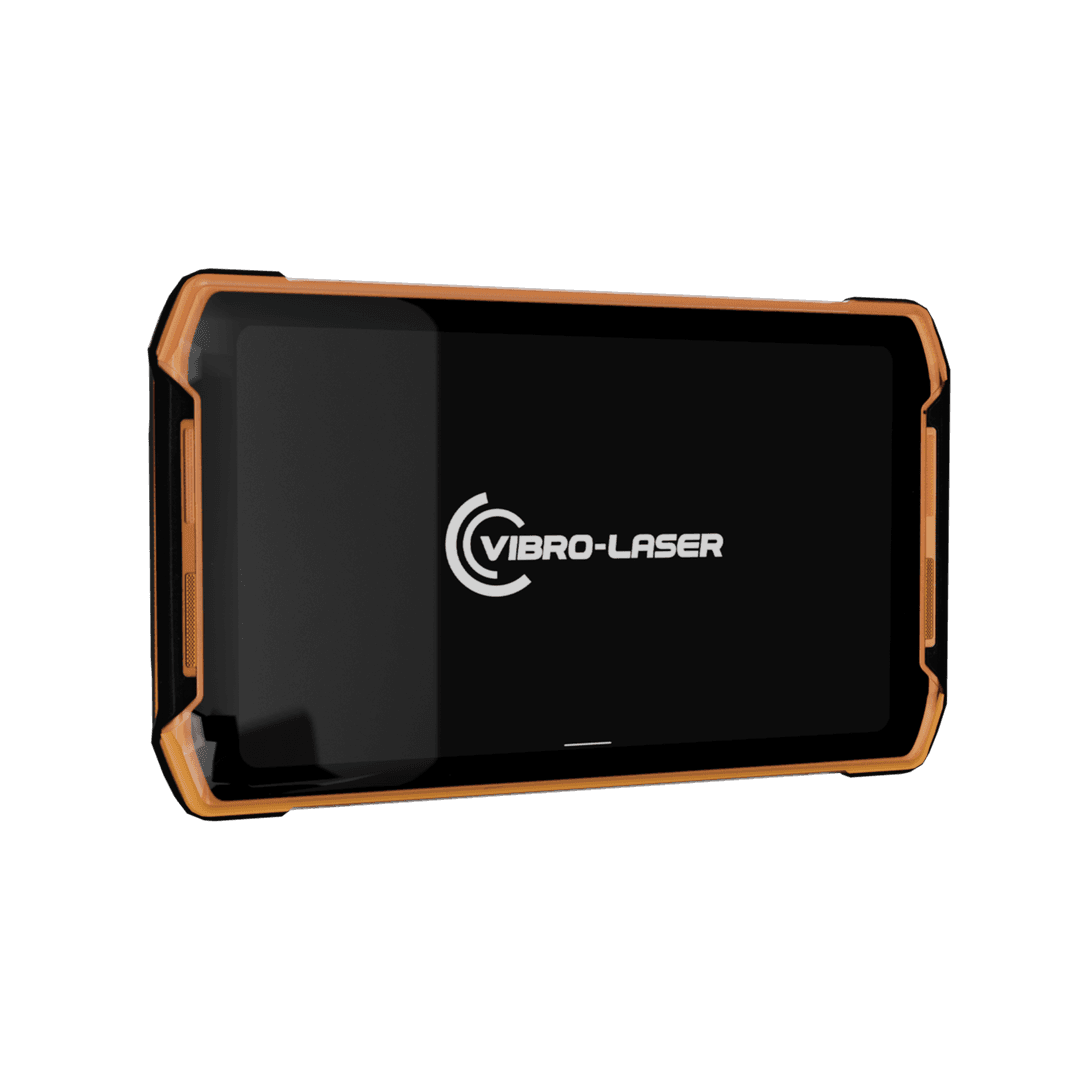

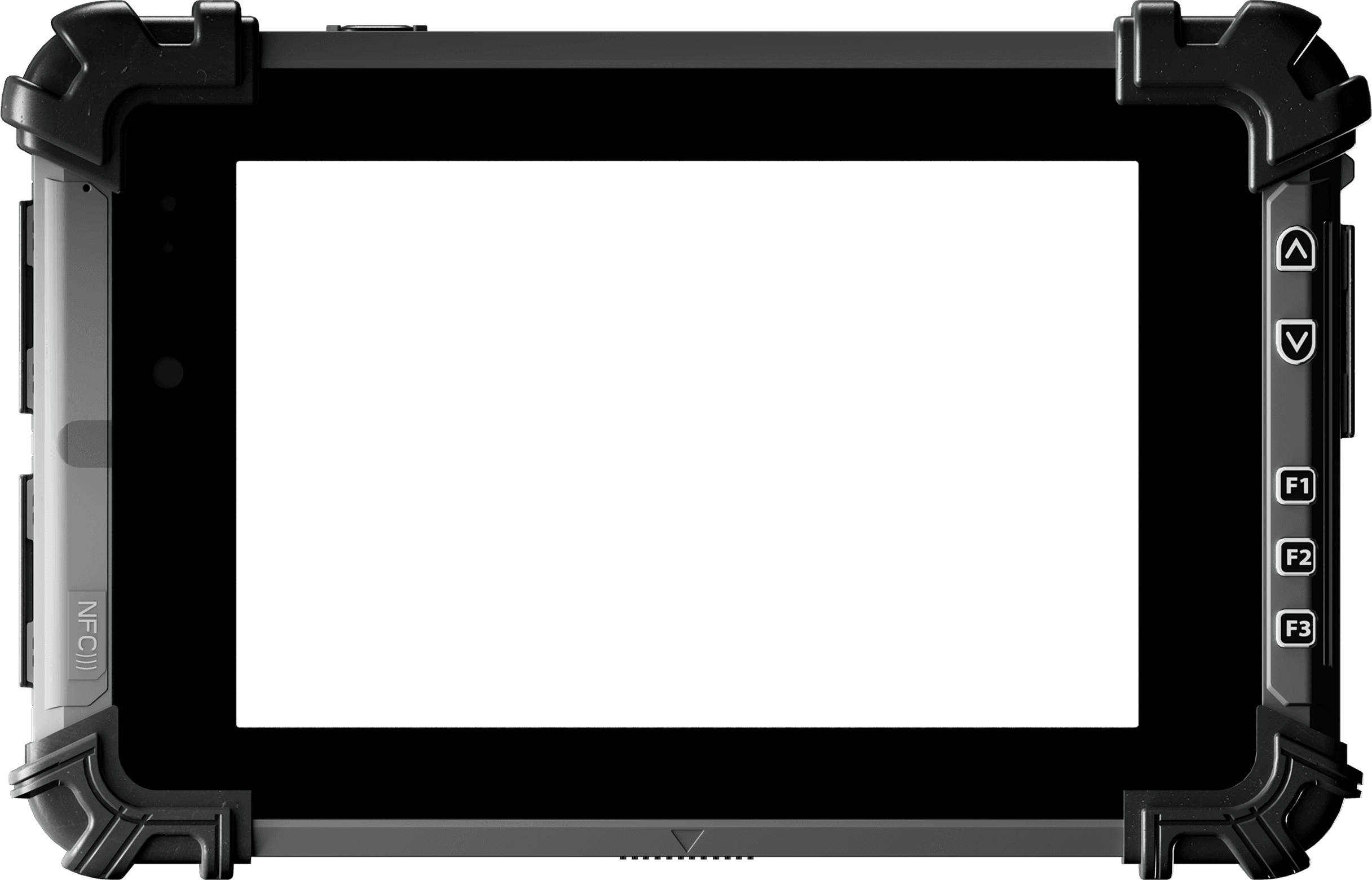

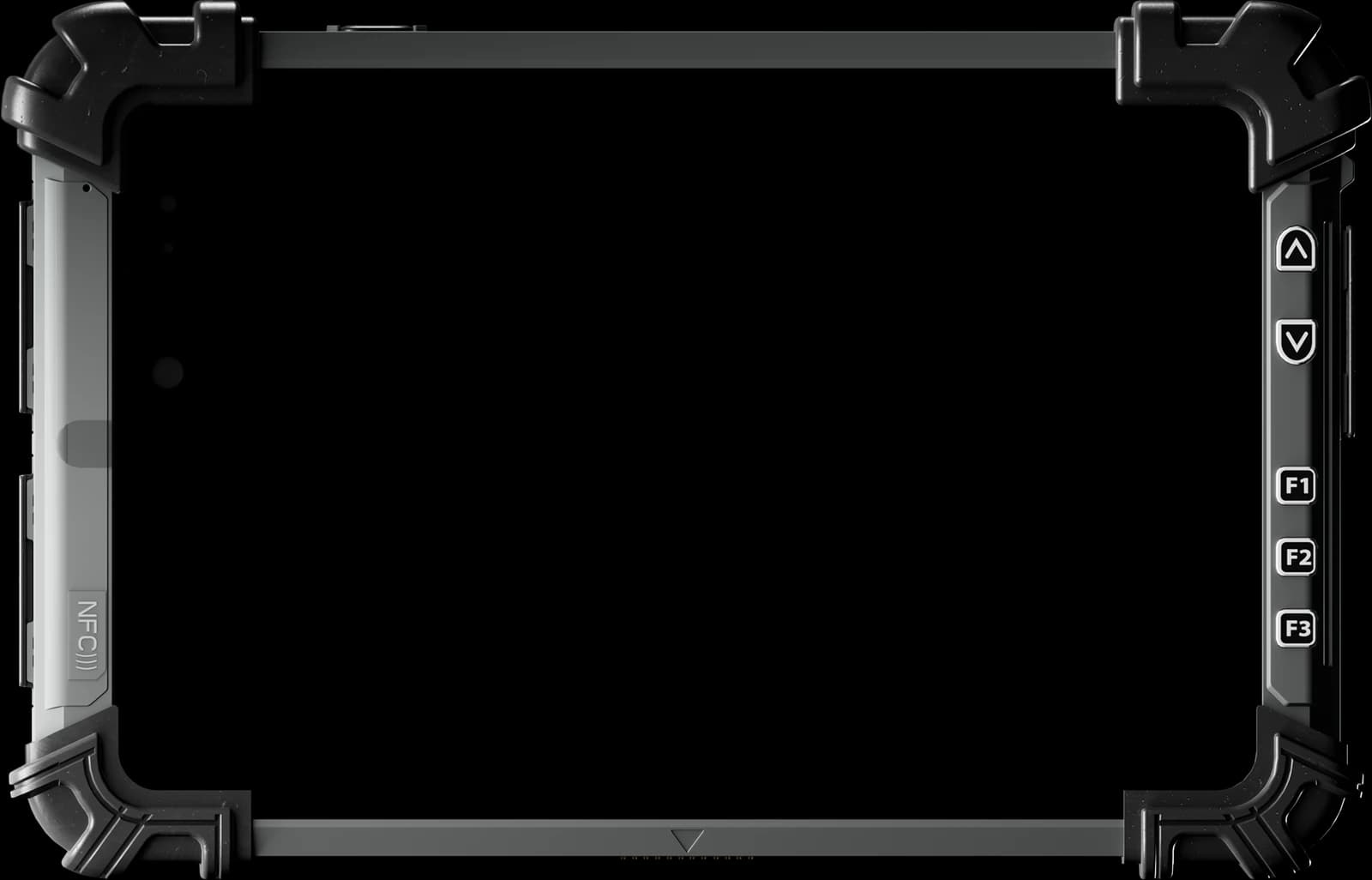

Дисплейный блок

Дисплейный блок

Прочный планшет, сочетающий в себе универсальность и долговечность.

1 шт

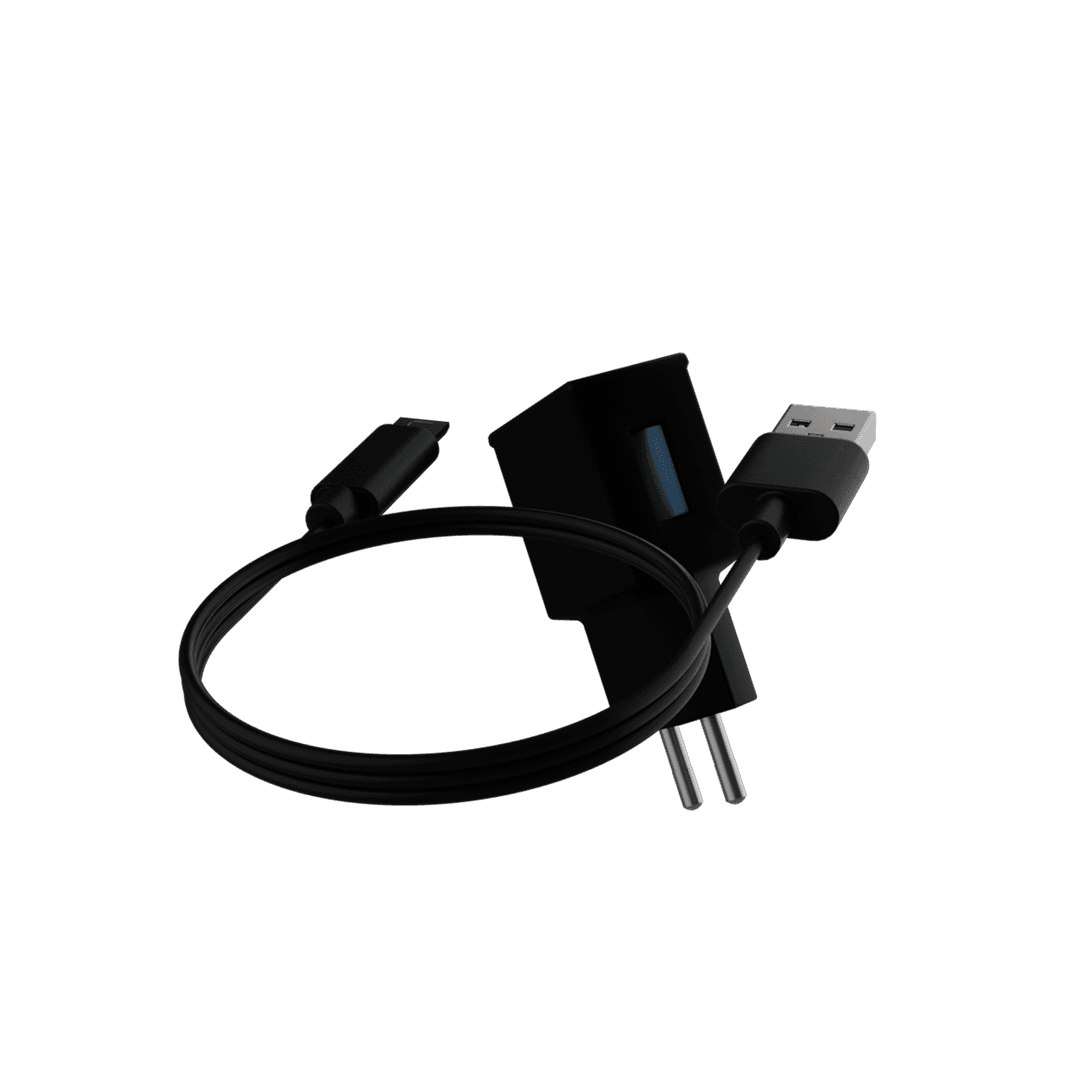

Адаптер и USB-кабель

Адаптер и USB-кабель

Адаптер работает в паре с USB-кабелем для подзарядки измерительных блоков.

1 комплект

Затяжной ключ

Затяжной ключ

Служит для возможности замены крепежных стоек.

1 шт

ТЕХНИЧЕСКИЕ ХАРаКТЕРИСТИКИ

Габаритные размеры блоков
90мм x 60мм x 32мм
Непрерывное время работы
>20 часов
0,3% ± 3 мкм
Точность измерения
Тип детектора
CCD-детектор
Размер приёмного окна
30 мм
Разрешение измерений
0,001 мм
Температурный диапазон
От -20°С до +55°С
От -14 °F до +122 °F
Bluetooth 4.0
Тип подключения
Класс защиты
IP67
Пыле и влагозащита
Расстояние между блоками
до 10 м
Лазерное излучение
Диодный лазер 635 нм, класс II < 1 мВт

Материалы для скачивания

Ознакомьтесь с продукцией VIBRO-LASER, инструкциями по применению и другими материалами

Просмотр документа

БАЗОВЫЙ КОМПЛЕКТ

Буклет
Просмотр документа

ЦЕНТРОВКА ВАЛОВ

Руководство по эксплуатации

Аксессуары

Просмотр документа

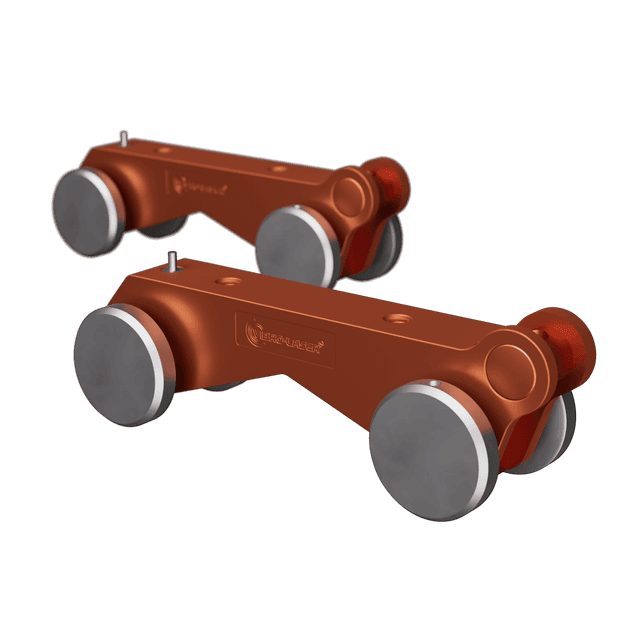

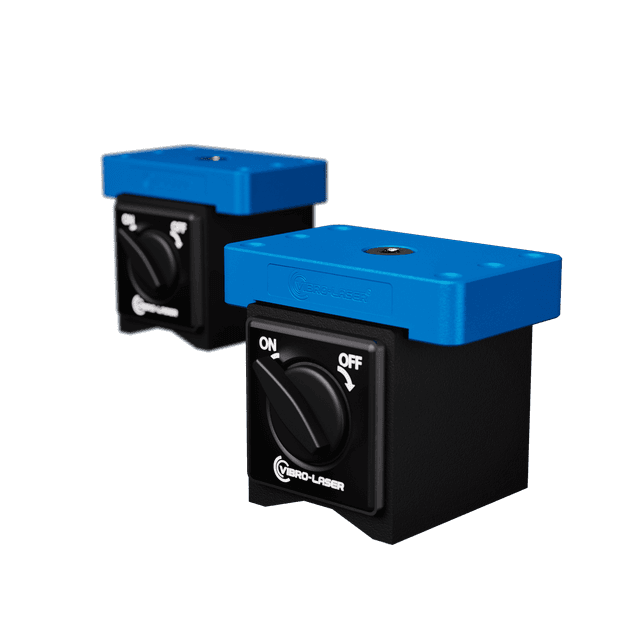

Магнитное крепление

Крепление

Магнитное крепление предназначено для установки измерительных датчиков на вал, где невозможно использовать цепные крепления, а также на вал большого диаметра, где длины дополнительных цепей крепления не хватает для обхвата вала

Просмотр документа

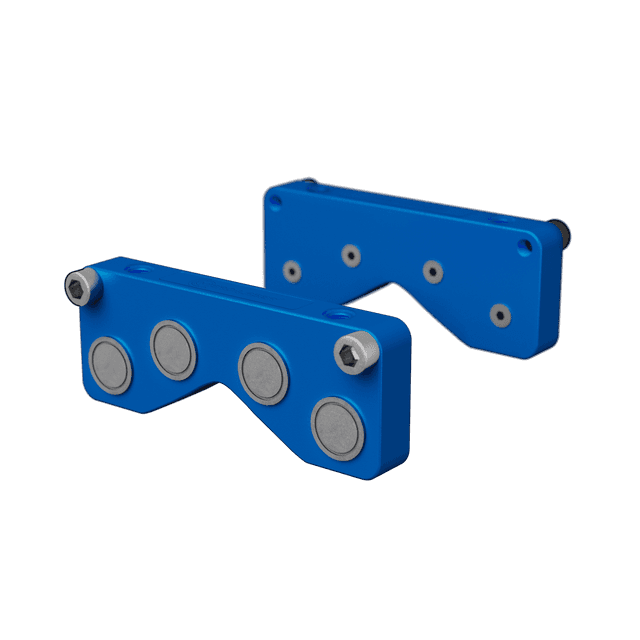

МАГНИТНОЕ ТОРЦЕВОЕ КРЕПЛЕНИЕ

Крепление

Магнитные торцевые крепления используются для крепления измерительных блоков на боковой стороне муфты с помощью сильных магнитов, когда использование цепных креплений невозможно ввиду конструктивных ограничений.

Просмотр документа

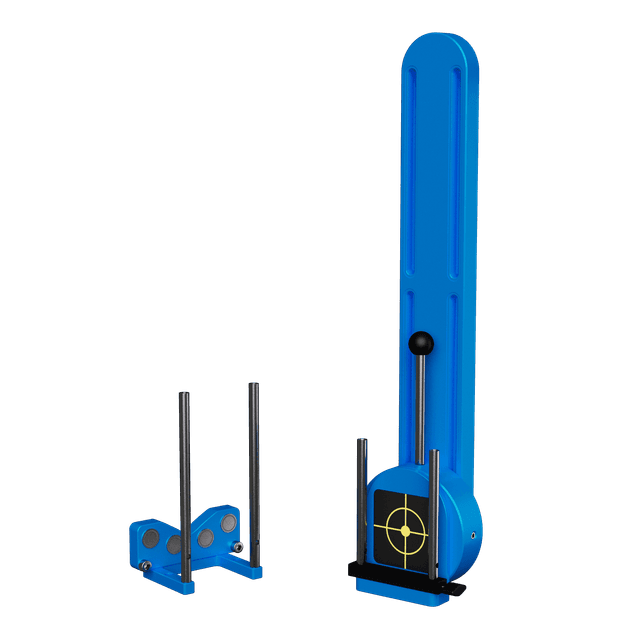

КРЕПЛЕНИЕ ДЛЯ НЕВРАЩАЮЩИХСЯ ВАЛОВ

Крепление

Крепления используются для установки измерительного блока на невра щаемом валу агрегата с фиксацией цепью

Просмотр документа

ВЫНОСНОЕ КРЕПЛЕНИЕ

Крепление

Выносное крепление применяется в случае ограниченного пространства. Этот тип крепления позволяет вынести стойки для удобной установки измерительных блоков.

Просмотр документа

КРЕПЛЕНИЕ ИЗМЕРИТЕЛЬНЫХ БЛОКОВ ДЛЯ ФУНКЦИИ «КАРДАННЫЙ ВАЛ»

Крепление

Крепления используются для установки измерительных блоков при центровке карданных передач

Просмотр документа

Тонкое цепное крепление

Крепление

Используется при ограниченном расстоянии между муфтой и агрегатом.
